Açıklama

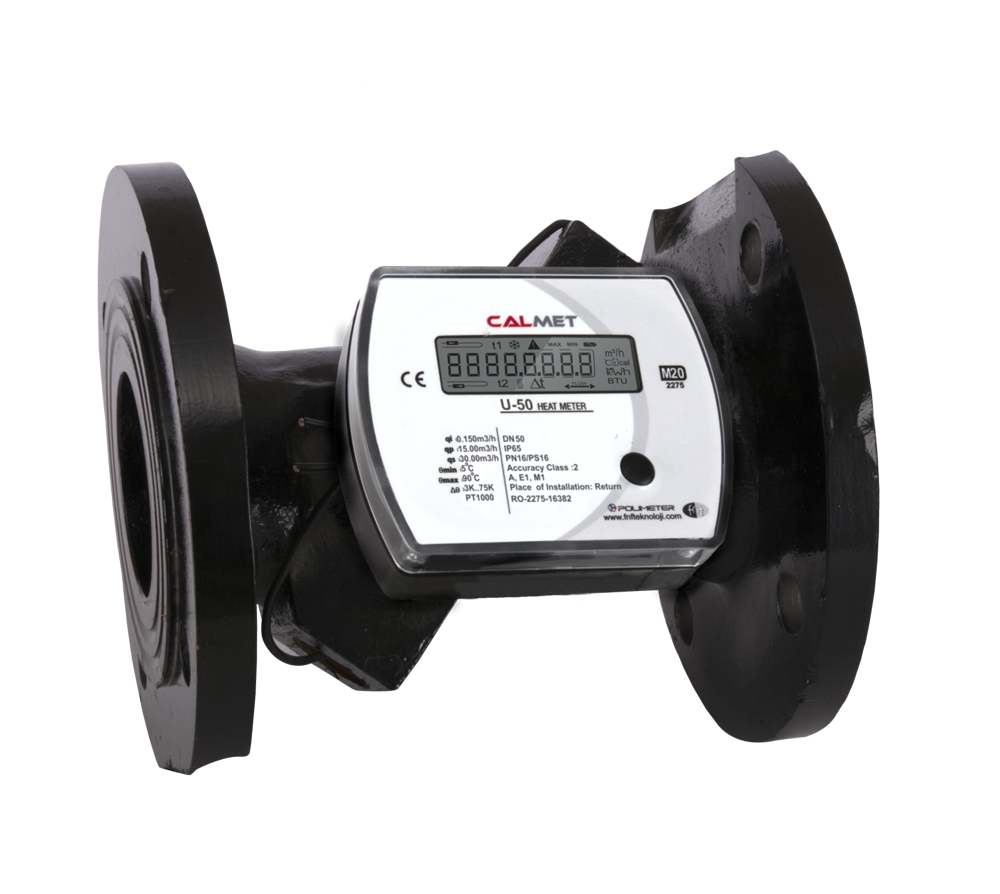

CALMET DN 50 kalorimetresi, merkezi ısıtma ve soğutma sistemlerinde kullanılan enerji ölçüm cihazlarından biridir. Büyük binalar ve endüstriyel tesislerde yaygın olarak kullanılır. Cihazın teknik detayları aşağıdaki gibidir:
1. Temel Özellikler:
- Nominal Çap (DN): 50 mm
- Bağlantı Türü: Flanş bağlantılı
- Debi Kapasitesi:
- Nominal Debi (qp): 15 m³/h
- Minimum Debi (qi): 0.6 m³/h
- Maksimum Debi (qs): 30 m³/h
- Ölçüm Sıcaklık Aralığı: 0°C – 180°C
- Hassasiyet Sınıfı:
- Sınıf 2 (±%2 hata payı, yüksek hassasiyet)
2. Basınç ve Dayanıklılık:
- Maksimum Çalışma Basıncı: 16 bar (PN16)
- Basınç Kaybı: Maksimum debide <1 bar
- Sıcaklık Sensör Tipi: PT100 veya PT500
- Sıcaklık Sensör Bağlantısı: 2 veya 4 telli bağlantı
3. Gövde ve Montaj:
- Malzeme: Pirinç veya paslanmaz çelik gövde (endüstriyel dayanıklılık sağlar)
- Montaj Şekli:
- Dikey veya yatay montaj yapılabilir.
- Kalorimetrenin montaj yönü performansını etkilemez.
- Montaj Mesafesi: Giriş ve çıkış arasındaki düz boru mesafesi, doğru ölçüm için belirlenmiş standartlara göre yapılmalıdır (genellikle 10xDN boru uzunluğu).
4. Enerji Ölçümü:
- Ölçüm Tipi:
- Isıtma, soğutma veya kombine (hem ısıtma hem soğutma) enerji ölçümü yapılabilir.
- Isı Transfer Sıvısı: Su veya su-glikol karışımları ile uyumlu.
- Enerji Hesaplayıcısı: Kalorimetre, iki sıcaklık sensörü ile giriş ve çıkış suyu sıcaklık farkını ölçerek tüketilen enerjiyi hesaplar.
5. Batarya ve Güç Tüketimi:
- Güç Kaynağı: Bataryalı (dahili batarya)
- Batarya Ömrü: Yaklaşık 10-12 yıl (cihazın modeline bağlı olarak değişiklik gösterebilir)
- Enerji Tüketimi: Düşük güç tüketimi ile uzun süreli kullanım sağlar.
6. Haberleşme ve Uzaktan Okuma:
- Haberleşme Arayüzü:
- M-Bus (EN 13757-2/3 standardına uygun)
- Modbus (opsiyonel)
- Pulse çıkışı
- Uzaktan Okuma:
- RF (Radyo Frekansı) teknolojisi ile uyumlu.
- LoRa (düşük güçlü geniş alan ağı) veya GPRS ile uzaktan veri aktarımı.
- Opsiyonel olarak Bluetooth veya kablosuz bağlantı seçenekleri.
- Veri Depolama: Dahili hafıza ile geçmiş verilerin saklanması (belirli periyotlarla veri kaydı yapabilir).
7. Kalibrasyon ve Sertifikasyon:
- MID Onayı: Avrupa’nın ölçüm cihazları direktifine (MID 2014/32/EU) uygunluk sertifikası.
- Kalibrasyon: Cihaz, fabrika çıkışında kalibre edilmiş olup, periyodik kalibrasyon gerektirir. Genellikle 5 yılda bir kalibrasyon yapılması tavsiye edilir.
8. Opsiyonel Özellikler:
- Ek Haberleşme Modülleri: M-Bus dışında farklı haberleşme modülleri takılabilir.
- Sıcaklık Sensörü Uzunluğu: Uygulamanıza bağlı olarak farklı boyutlarda sensör kablosu tercih edilebilir.
- Ek Güç Kaynağı: Harici güç kaynağı ile bataryadan bağımsız çalışma imkanı.
9. Kullanım Alanları:
- Büyük konut projeleri, ticari binalar ve endüstriyel tesislerde merkezi ısıtma-soğutma sistemleri.
- Isı enerji paylaşımında adil tüketim ölçümü sağlamak.
- Merkezi sistemlerin enerji verimliliğini izlemek ve optimize etmek.
10. Avantajlar:
- Yüksek hassasiyet ve geniş ölçüm aralığı sayesinde doğru enerji tüketim ölçümü sağlar.
- Uzun batarya ömrü ile bakım ve değiştirme maliyetlerini düşürür.
- Dijital haberleşme seçenekleri sayesinde uzaktan kolay okuma ve veri yönetimi imkanı sunar.
- Kompakt ve sağlam yapısı ile uzun ömürlü ve güvenilir kullanım sağlar.
